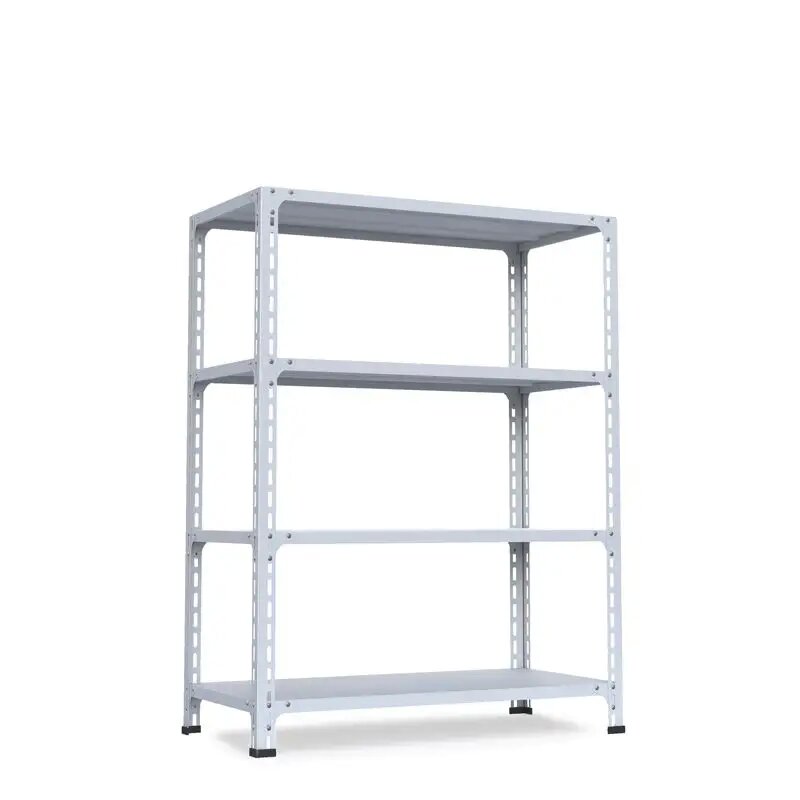

The açılı çelik çerçeve Esas olarak kolonlardan ve çelik laminatlardan oluşur. Hafif mallara manuel erişim için uygundur. Birçok küçük ürünü depolamak için plastik ciro kutuları ile birlikte kullanılabilir. Elektronik endüstrisinde ve küçük parça depolarında yaygın olarak kullanılır. Plastik püskürtme tozunu değiştirerek veya özel kauçuk plakalar yerleştirerek antistatik işlevi gerçekleştirebilir. Düşük maliyet, güvenlik ve güvenilirlik, basit montaj ve demontaj özelliklerine sahiptir. Tek başına kullanılabilir veya çeşitli düzenleme modlarına serbestçe eklenebilir. Temele üniversal bir tekerlek mekanizması eklenerek transfer işlevi bile gerçekleştirilebilir. Rafın üst ve alt katmanları, rafı sabit hale getirmek için çift köşe kodları ve vidalarla kolona bağlanır. Çelik laminat, istenen boyuta göre dört taraftan bükülmüş Japon standardı SPCC soğuk sacdan yapılmıştır ve içbükey sertleştirici altına kaynaklanır. Kaynak için nokta kaynağı benimsenmiştir. Bu yapı, malzeme tasarrufu, iyi yataklama durumu ve pürüzsüz yüzey özelliklerine sahiptir.

1. Raf kolonu: Çift taraflı delme ile eşkenar açılı çelikten yapılmıştır. Delikler, 50 mm aralıklarla düz bir çizgi halinde düzenlenmiştir. Kolon deliği, laminatı asmak için kullanılır;

2. Raf çelik laminatı: Soğuk haddelenmiş çelik levhayı kullanın ve istenen boyuta göre dört kenarı bükün.

3. Dikme direği ve çelik laminasyon, hızlı geçmeli pimler ve üçgen sabitleme parçaları ile birbirine bağlanır ve sabitlenir.

4. Rafın tüm parçaları işlenip şekillendirildikten sonra, bitmiş ürünler öğütme, asitleme, fosfatlama, otomatik toz elektrostatik püskürtme, kurutma ve diğer işlemlerden sonra birleştirilir. Üretilen bitmiş raf ürünlerinin yüzeyi pürüzsüz ve güzeldir; laminat yukarı ve aşağı serbestçe ayarlanabilir, bu da sökme ve takma için uygundur.
